1 产品概述

艾默生M500D M500S M500F通信电源监控模块，采用人性化设计，操作简单，安装方便，适用于PS48120,PS48300 PS48600,PS24600通信电源系统中

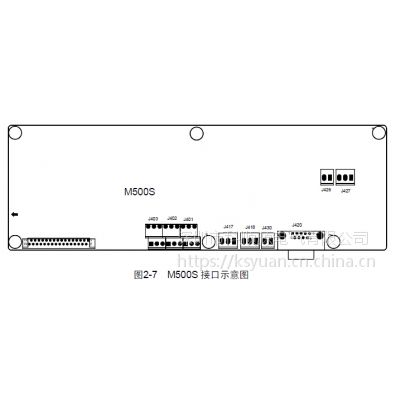

2 产品图片

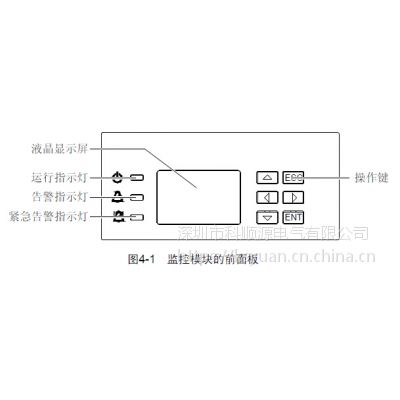

 3、操作按键说明

4主要功能
显示与设置功能
监控模块能显示电源系统的各项运行参数、运行状态、告警状态、设置参数及控制参数
电池自动管理功能
监控模块可根据用户设定的数据（如充电限流值、均浮充转换电流值、等）调整电池的充电方式、充电电流，并实施各种保护措施（如充电限流、浮充温度补偿等）。

控制功能
监控模块可根据系统的运行状态对被监控对象发出相应的动作指令。监控模块支持自动和手动两种电池管理方式。
在手动方式下，控制动作主要包括：电池组的“均充/浮充/测试”，电池组的“上电/下电”；负载的“上电/下电”；整流模块的“模块调压”、“模块限流”、“开直流/关直流/开交流/关交流/复位”。
在自动方式下，能自动完成所有电池管理的功能，然后系统能够自动控制电池放电过程，并根据设定条件结束放电测试，转入电池自动管理，然后根据电池容量状况对电池进行均浮充管理。同时将测试的起始时间、电压，中止时间、电压以及电池放电容量值记录到电池测试记录中。测试记录需要后台维护软件从监控模块中获得。
当系统直流欠压告警时系统能够转为自动工作方式管理，防止手动误控制导致系统异常。
